ASP.NET MVC で WebForms の Chart をカスタマイズする

System.Web.UI.DataVisualization.Charting.Chart を使って ASP.NET MVC で レーダーチャートを表示できた。

tnakamura.hatenablog.com

今度はレーダーチャートをカスタマイズしてみる。 カスタマイズ内容としては次の通り。

  • Y 軸のラベルを数値ではなく A ~ F で表示
  • レーダーチャートの色を半透明にする
  • レーダーチャートの外枠を表示
  • レーダーチャートに点(マーカー)を表示

レーダーチャートの画像ファイルを返すアクションを修正してみた。

using System.Drawing;
using System.Web.Mvc;
using System.Web.UI.DataVisualization.Charting;

namespace MvcWebFormChartSample.Controllers
{
    public class HomeController : Controller
    {
        public ActionResult Index()
        {
            return View();
        }

        public ActionResult Chart()
        {
            // レーダーチャートを作成
            var chart = new Chart
            {
                Height = 450,
                Width = 600,
                ImageType = ChartImageType.Png,
                ChartAreas =
                {
                    new ChartArea
                    {
                        Name = "Default",
                        AxisY = new Axis
                        {
                            Maximum = 100,
                            IsStartedFromZero = true,
                            // Y 軸のラベルをカスタマイズ
                            CustomLabels =
                            {
                                new CustomLabel
                                {
                                    Text = "A",
                                    FromPosition = 95,
                                    ToPosition = 105
                                },
                                new CustomLabel
                                {
                                    Text = "B",
                                    FromPosition = 75,
                                    ToPosition = 85
                                },
                                new CustomLabel
                                {
                                    Text = "C",
                                    FromPosition = 55,
                                    ToPosition = 65
                                },
                                new CustomLabel
                                {
                                    Text = "D",
                                    FromPosition = 35,
                                    ToPosition = 45
                                },
                                new CustomLabel
                                {
                                    Text = "E",
                                    FromPosition = 15,
                                    ToPosition = 25
                                },
                                new CustomLabel
                                {
                                    Text = "F",
                                    FromPosition = -5,
                                    ToPosition = 5
                                }
                            }
                        }
                    }
                },
                Legends =
                {
                    new Legend
                    {
                        Title = "凡例"
                    }
                },
                Series =
                {
                    new Series
                    {
                        Name = "サンプル1",
                        ChartType = SeriesChartType.Radar,
                        Color = Color.FromArgb(100, 151, 187, 205), // 半透明にする
                        MarkerStyle = MarkerStyle.Circle,
                        MarkerColor = Color.FromArgb(151, 187, 205),
                        BorderWidth = 2,
                        BorderColor = Color.FromArgb(151, 187, 205),
                        Points =
                        {
                            new DataPoint
                            {
                                AxisLabel = "ミート",
                                YValues = new double[] { 90 }
                            },
                            new DataPoint
                            {
                                AxisLabel = "パワー",
                                YValues = new double[] { 80 }
                            },
                            new DataPoint
                            {
                                AxisLabel = "走力",
                                YValues = new double[] { 70 }
                            },
                            new DataPoint
                            {
                                AxisLabel = "肩力",
                                YValues = new double[] { 60 }
                            },
                            new DataPoint
                            {
                                AxisLabel = "守備力",
                                YValues = new double[] { 80 }
                            }
                        }
                    }
                }
            };

            using (var stream = new System.IO.MemoryStream())
            {
                chart.SaveImage(stream);

                return File(stream.ToArray(), "image/png");
            }
        }
    }
}

ビューは前回同様、img タグを使ってレーダーチャートを表示する。

@{
    ViewBag.Title = "Home Page";
}

<div class="row">
    <div class="col-md-12">
        <img src="@Url.Action("Chart")"/>
    </div>
</div>

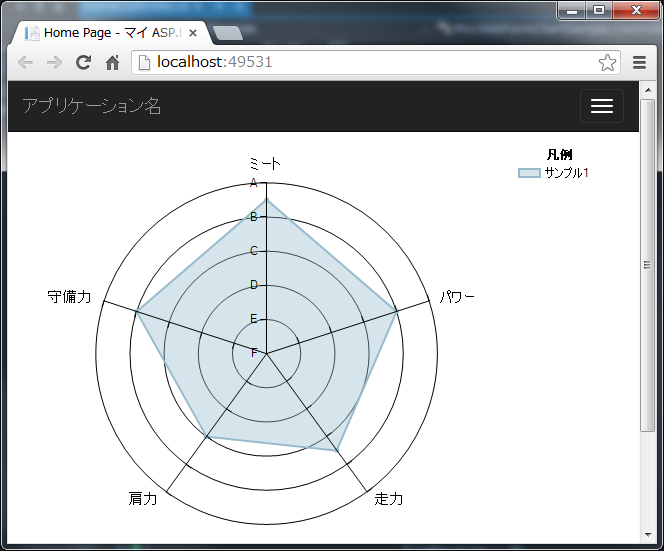

デバッグ実行し、Web ブラウザでアクセスしてみると

f:id:griefworker:20150527104254p:plain

良い感じのレーダーチャートを表示できた。 ようやく、やりたいことが実現できて一安心。
